Màn hình báo lỗi nhưng máy nén khí không phản hồi nút bấm – nguyên nhân & cách khắc phục lỗi bo mạch điều khiển (hướng dẫn chi tiết)

Trong quá trình bảo trì và sửa chữa hàng nghìn máy nén khí của các hãng như Atlas Copco, CompAir, Hitachi, Kobelco, Fusheng, Pegasus, Ingersoll Rand…, tôi nhận thấy một trong những lỗi khiến nhiều khách hàng lúng túng nhất chính là:

Màn hình điều khiển vẫn sáng, vẫn báo lỗi hoặc báo trạng thái bất thường, nhưng tất cả các nút bấm Start/Stop/Reset đều không phản hồi.

Đây là dấu hiệu kinh điển của lỗi bo mạch điều khiển (Control Board) – “trái tim điện tử” của máy nén khí.

Bài viết này tôi chia sẻ tất cả kinh nghiệm thực tế: nguyên nhân, cách kiểm tra, cách sửa, mức độ nguy hiểm, chi phí, mẹo phòng tránh và cách xử lý tạm thời khi đang cần máy chạy gấp.

Nếu bạn là kỹ thuật viên, quản lý bảo trì hay chủ doanh nghiệp đang vận hành máy nén khí, bài viết này chắc chắn rất hữu ích

1. Nhận biết lỗi: Màn hình báo nhưng máy không nhận nút bấm

Ở trạng thái lỗi này, bạn sẽ thấy một số biểu hiện đặc trưng:

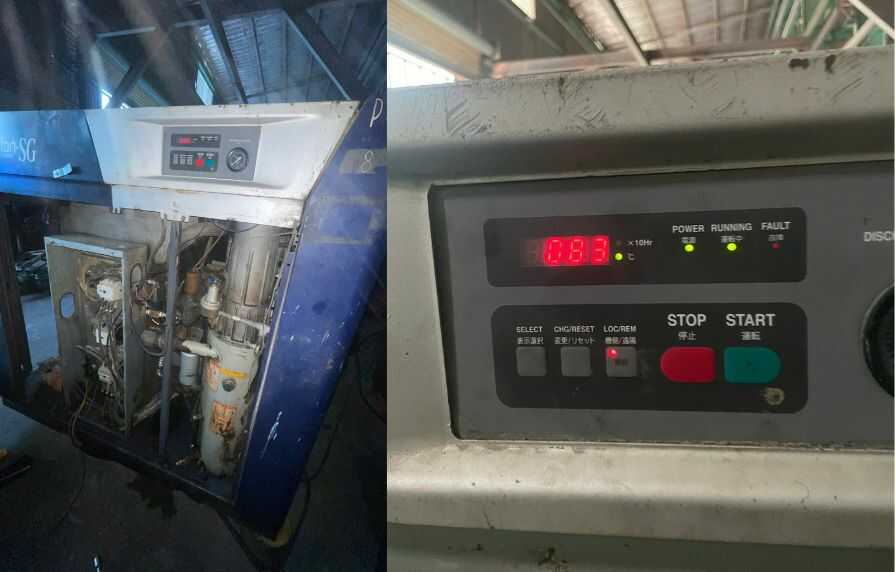

MÀN HÌNH BÁO LỖI NHƯNG MÁY NÉN KHÍ KHÔNG PHẢN HỒI NÚT BẤM

1.1. Màn hình vẫn sáng nhưng đứng im

Không cập nhật áp suất
Không thay đổi thông số
Không phản hồi khi bấm nút
Không reset lỗi được

1.2. Các nút bấm hoàn toàn “vô hiệu lực”

Bạn bấm:

Start → không chạy
Stop → máy không dừng
Reset → không xoá lỗi

1.3. Quạt, van xả, contactor không hoạt động đúng

Dù màn hình báo đang chạy hoặc đang lỗi nhưng thiết bị ngoại vi không nhận tín hiệu.

1.4. Máy có thể tự tắt hoặc treo không lý do

Dấu hiệu bo mạch bị chập chờn hoặc chai tụ.

2. Lý do bo mạch điều khiển là trọng tâm của lỗi

Bo mạch điều khiển (Main Control Board, PCB) là bộ não xử lý tất cả:

Nhận tín hiệu từ cảm biến
Gửi lệnh cho contactor, van xả, biến tần
Điều khiển màn hình hiển thị
Xử lý phím bấm
Lưu chương trình vận hành

Khi bo mạch lỗi:

Máy nén khí giống như một cơ thể mà bộ não mất liên lạc với tay chân → màn hình thấy nhưng không điều khiển được.

3. Nguyên nhân khiến bo mạch lỗi (tổng hợp từ 15+ năm sửa chữa)

3.1. Ẩm – nguyên nhân số 1

Trong nhà xưởng Việt Nam, độ ẩm cực kỳ cao. Ẩm gây:

Oxy hóa chân IC
Nổ tụ
Lỗi vi điều khiển
Chập mạch

Nếu bạn đặt máy ở nơi gần nguồn nước, gần máy rửa, hoặc không có tủ bảo vệ → nguy cơ càng cao.

3.2. Điện áp chập chờn, sụt áp, sốc điện

Bo mạch điều khiển của máy nén khí rất nhạy cảm.
Điện áp không ổn định (đặc biệt từ biến tần hoặc máy phát điện) dễ gây:

Cháy IC nguồn
Mất tín hiệu truyền thông
Hỏng chip điều khiển phím bấm

3.3. Hỏng phím nhấn (Keypad)

Nhiều lần không phải bo mạch chính mà là:
Phím bấm chết, phím bị oxi hoá, mạch phím bị đứt mất tín hiệu → khiến máy không nhận lệnh.

3.4. Dây cáp kết nối màn hình – bo mạch lỏng hoặc oxy hóa

Dây tín hiệu cũ hoặc bị gặm bởi chuột gây đứt mạch.

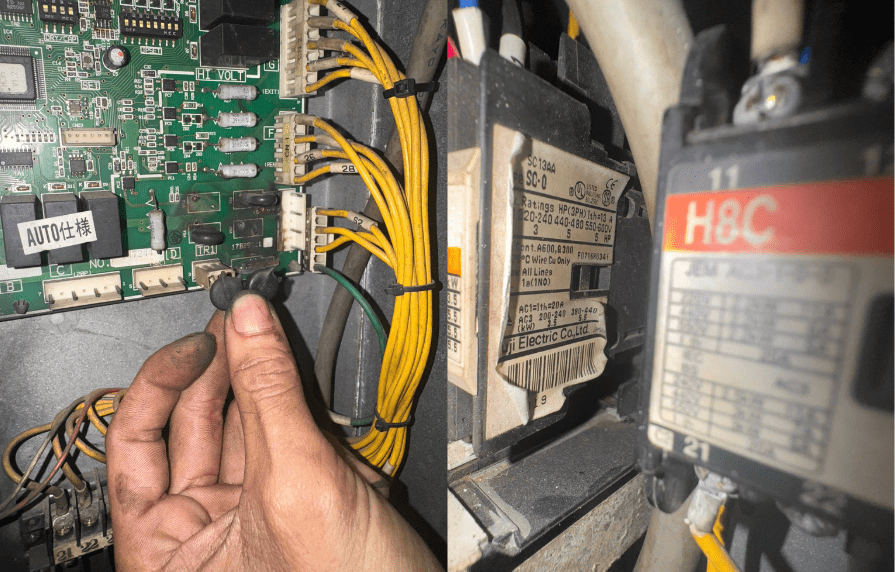

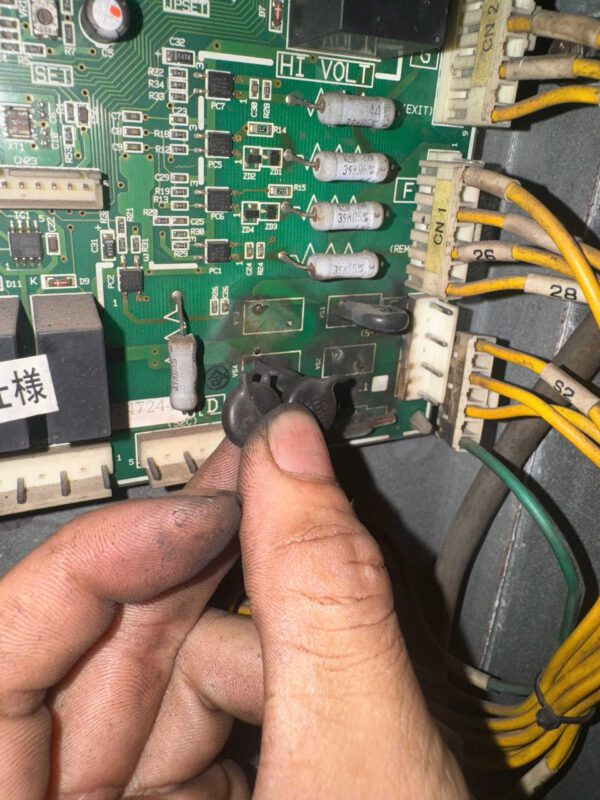

3.5. Tụ nguồn già, IC nguồn cháy

Sau 3–5 năm hoạt động liên tục, tụ nguồn trên bo mạch thường bị chai → gây treo, đứng, mất điều khiển.

3.6. Cài đặt chương trình bị lỗi (firmware lỗi)

Một số hãng: Hitachi, Atlas Copco, CompAir, Airman thường gặp hiện tượng treo chương trình, cần phải nạp lại phần mềm.

3.7. Bo mạch bị tác động bởi dầu/ bụi/ rung lắc

Dầu bắn vào bảng mạch
Bụi than, bụi kim loại
Vị trí đặt máy rung mạnh khiến chân linh kiện nứt

3.8. Lỗi do tuổi thọ tự nhiên

Bo mạch dùng lâu năm (7–12 năm) thường hỏng linh kiện nhỏ mà mắt thường không thấy.

4. Các bước kiểm tra chi tiết (dành cho kỹ thuật)

Dưới đây là quy trình kiểm tra bo mạch mà tôi áp dụng khi sửa thực tế trong xưởng khách hàng.

4.1. Kiểm tra nguồn cấp vào bo mạch

Kiểm tra 24VDC
Kiểm tra nguồn 5V, 3.3V trên mạch
→ Nếu sai điện áp → lỗi IC nguồn hoặc tụ.

4.2. Kiểm tra keypad (bộ phím bấm)

Dùng đồng hồ đo thông mạch
Kiểm tra tín hiệu về mạch điều khiển
Nếu phím chết → thay keypad là xong.

4.3. Kiểm tra dây cáp màn hình – board

Nhiều máy chỉ cần cắm lại là chạy.

4.4. Kiểm tra chip điều khiển giao tiếp màn hình

Có thể đã lỗi hoặc lỏng chân (thường gặp trên máy Trung Quốc và Pegasus).

4.5. Kiểm tra tụ lọc nguồn

Tụ phù → thay mới.

4.6. Kiểm tra vi điều khiển (MCU)

Nếu bị treo firmware → cần re-flash.

5. Cách sửa lỗi bo mạch điều khiển khi máy không nhận nút bấm

5.1. Vệ sinh và xử lý oxy hóa

Dùng dung dịch vệ sinh mạch chuyên dụng để tẩy sạch lớp oxi hóa.

5.2. Thay phím bấm (Keypad)

Nếu máy vẫn hiển thị nhưng bấm không được → khả năng cao hỏng keypad.

5.3. Thay tụ nguồn và IC nguồn

Khắc phục lỗi treo màn hình, đứng nút, reset không được.

5.4. Nạp lại chương trình điều khiển

Một số bo mạch chỉ cần nạp lại firmware là hoạt động bình thường.

5.5. Hàn lại chân IC, chip SMD

Khắc phục lỗi do rung lắc hoặc nhiệt độ cao.

5.6. Thay mới bo mạch điều khiển

Nếu mạch cháy nặng, mất tín hiệu hoàn toàn, IC điều khiển hỏng → phải thay board.

6. Có thể dùng tạm bằng cách đấu chạy bypass không?

Nhiều kỹ thuật “tay ngang” thường đấu tắt để cho máy chạy tạm thời.

Tôi khuyến cáo:

Không nên đấu tắt vào contactor Start – cực kỳ nguy hiểm.

Vì:

Không kiểm soát được áp suất
Không có bảo vệ nhiệt
Không tự xả tải
Nguy cơ cháy nổ

Giải pháp tạm an toàn hơn:
Nếu cần chạy gấp, hãy dùng bộ điều khiển ngoài (External controller) do kỹ thuật chuyên môn thiết lập.

7. Bao lâu thì nên sửa – thay?

Dựa vào kinh nghiệm nhiều năm:

Nếu lỗi nhẹ (phím, tụ, oxy hóa) → sửa là ổn
Nếu lỗi MCU hoặc mất giao tiếp → nạp lại chương trình
Nếu mạch cháy IC lớn, đứt đường mạch, lỗi phức tạp → nên thay

Tuổi thọ trung bình bo mạch máy nén khí:

Máy Nhật/Hàn: 7–12 năm
Máy châu Âu: 5–10 năm
Máy Trung Quốc: 2–5 năm

8. Chi phí sửa bo mạch điều khiển máy nén khí (tham khảo thực tế)

Sửa phím bấm / keypad: 300.000 – 1.200.000
Thay phím bấm mới: 800.000 – 2.500.000
Sửa bo mạch cơ bản (tụ, IC nguồn, oxy hóa): 1.200.000 – 3.500.000
Sửa bo mạch phức tạp (IC điều khiển, lỗi chương trình): 2.000.000 – 8.000.000
Thay bo mạch mới: 5.000.000 – 25.000.000 (tùy hãng)

Mức giá thực tế tùy từng dòng máy.

9. Cách phòng tránh lỗi bo mạch điều khiển

9.1. Để máy ở nơi khô ráo, có mái che

Độ ẩm thấp → bo mạch bền hơn 2–3 lần.

9.2. Lắp biến áp cách ly hoặc ổn áp

Ổn định nguồn giúp bo mạch sống lâu hơn.

9.3. Vệ sinh tủ điện 6 tháng/lần

Tránh bụi bẩn, dầu bám vào bo mạch.

9.4. Kiểm tra tiếp điểm và dây tín hiệu định kỳ

Giảm nguy cơ mất kết nối giữa bảng điều khiển và bo mạch.

9.5. Không để máy chạy trong môi trường rung mạnh

Nếu đặt cạnh máy búa, máy dập → cần đệm chống rung.

10. Lời khuyên từ kinh nghiệm của tôi

Qua hơn 15 năm sửa bo mạch điều khiển, tôi rút ra một điều: 80% lỗi bo mạch có thể khắc phục mà không cần thay mới, nếu kiểm tra đúng hướng và sửa đúng kỹ thuật.

Đừng tự ý tháo, cạy, hút điều khiển nếu bạn không có kinh nghiệm → hỏng nặng hơn, chi phí sửa tăng gấp 3–5 lần.

Nếu bạn không chắc, hãy liên hệ đơn vị sửa chuyên nghiệp.

KẾT LUẬN

Lỗi “màn hình báo nhưng không bấm được” là lỗi rất phổ biến và gần như luôn liên quan đến bo mạch điều khiển.

Hiểu rõ nguyên nhân – biểu hiện – cách kiểm tra – cách sửa sẽ giúp bạn:

Tránh thời gian ngừng máy không đáng có
Tiết kiệm chi phí thay thế
Kéo dài tuổi thọ thiết bị
Tăng độ an toàn trong vận hành
